¿Qué hace que Schneider ILM1003P01A0000 sea una solución práctica para aplicaciones servo exigentes?

Resumen del artículo

Los equipos automatizados modernos a menudo requieren un posicionamiento preciso, una construcción de máquina compacta, retroalimentación confiable y una puesta en servicio simplificada. ElSchneider ILM1003P01A0000aborda estos requisitos combinando las funciones de motor y servoaccionamiento en una unidad integrada montada en campo. Esta arquitectura puede reducir la cantidad de equipos instalados tradicionalmente dentro de un gabinete de control y al mismo tiempo admite conceptos de máquinas modulares.

Este artículo explica las características clave de ILM1003P01A0000, cómo funciona su arquitectura integrada, dónde puede ser útil, qué especificaciones deben verificar los ingenieros y qué consideraciones de compra son importantes al adquirir una unidad existente o de reemplazo. También explica por qué la identificación precisa del modelo es esencial antes de la instalación.

Tabla de contenido

1. ¿Qué es Schneider ILM1003P01A0000?
2. ¿Cómo funciona su arquitectura servo integrada?
3. ¿Cuáles son las especificaciones clave?
4. ¿Cómo funciona el motor en aplicaciones de movimiento?
5. ¿Dónde se puede utilizar ILM1003P01A0000?
6. ¿Por qué es valioso un diseño de servo integrado?
7. ¿Qué deben comprobar los ingenieros antes de la instalación?
8. ¿Qué importa al adquirir o reemplazar este modelo?
9. ¿Cómo pueden los usuarios mejorar la confiabilidad a largo plazo?
10. Preguntas frecuentes
11. Pensamientos finales

¿Qué es Schneider ILM1003P01A0000?

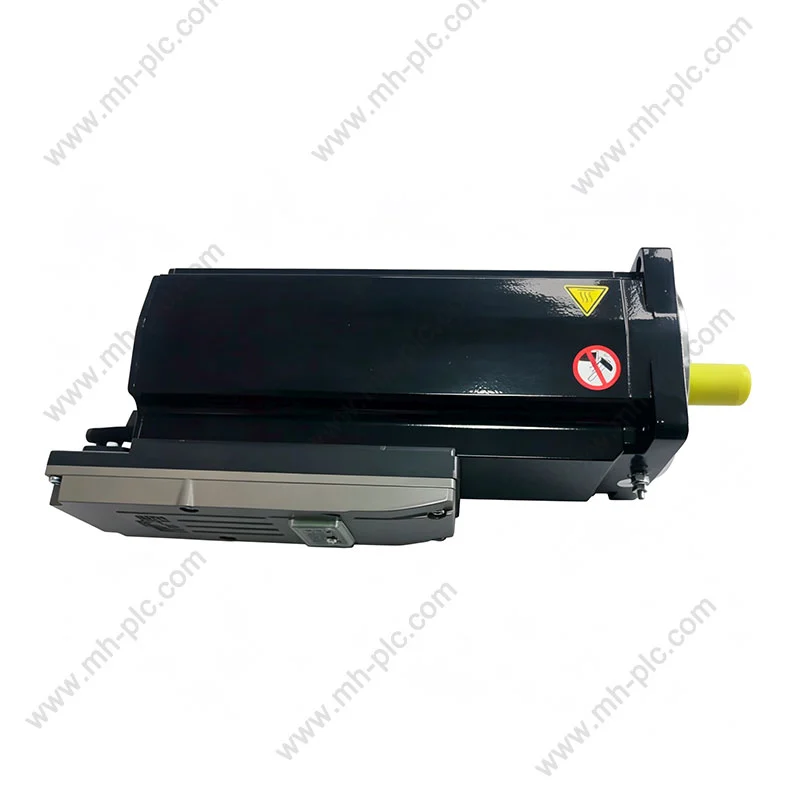

Schneider ILM1003P01A0000 es un servomotor integrado de la familia Lexium 62 ILM. A diferencia de una disposición de servo convencional en la que el motor y la electrónica de accionamiento se instalan como componentes separados, una unidad ILM integrada combina la electrónica de control de movimiento con el conjunto del motor.

Schneider Electric identifica el modelo como un servomotor integrado con unBrida de 100 mm, par de parada de 5,8 Nm, velocidad de 3000 rpm, eje liso, retroalimentación 128 de una sola vuelta SinCos y sin freno. El modelo está asociado con arquitecturas servo distribuidas destinadas a acercar la electrónica del accionamiento al motor y al módulo de la máquina.

Esta distinción es importante para los ingenieros que reemplazan un componente existente. El ILM1003P01A0000 no es simplemente un motor de CA genérico de 1,1 kW. Su configuración de retroalimentación, arquitectura de accionamiento integrado, dimensiones mecánicas, requisitos de comunicación y características eléctricas deben coincidir con la máquina.

¿Cómo funciona su arquitectura servo integrada?

El concepto principal detrás de un servo integrado es la descentralización. Los sistemas de movimiento tradicionales suelen colocar servoamplificadores dentro de un gabinete de control y conectarlos a los motores a través de cables de alimentación y retroalimentación. Un servo integrado transfiere importantes componentes electrónicos del accionamiento al conjunto del lado del motor.

Este enfoque puede resultar particularmente útil para máquinas construidas a partir de módulos independientes. Cada módulo de movimiento puede contener su propio servomotor y la electrónica asociada, mientras que la arquitectura de la máquina maneja la comunicación y la distribución de energía a través de conexiones adecuadas.

• Integración de motor y accionamiento:Reduce la necesidad de tratar el motor y el amplificador como unidades completamente separadas.
• Instalación distribuida:Permite colocar los componentes de control de movimiento más cerca del eje mecánico.
• Construcción de máquinas modulares:Soporta equipos fabricados a partir de módulos de movimiento repetibles.
• Dependencia reducida del gabinete:puede ayudar a los ingenieros a optimizar el espacio del gabinete de control.
• Integración de comentarios:la configuración del codificador es parte del conjunto del motor especificado en lugar de un componente externo independiente.

El resultado es una filosofía de diseño de máquina diferente: en lugar de concentrar cada componente de movimiento dentro de un gabinete central, las funciones de control seleccionadas se distribuyen por toda la máquina.

¿Cuáles son las especificaciones clave?

Comprender el número de modelo por sí solo no es suficiente para realizar un reemplazo seguro. Las siguientes especificaciones proporcionan un punto de partida técnico útil para los ingenieros que evalúan el ILM1003P01A0000.

Los datos del distribuidor independiente también identifican la unidad como un servomotor de CA con codificador absoluto, potencia activa de aproximadamente 1,1 kW, protección IP54 y una configuración de montaje de 100 × 100 mm. Estos detalles siempre deben cotejarse con la documentación técnica aplicable para la máquina exacta y la versión regional.

¿Cómo funciona el motor en aplicaciones de movimiento?

Un servomotor se selecciona no sólo según los caballos de fuerza o el par nominal. Su capacidad para acelerar, desacelerar, mantener la posición, responder a comandos y operar repetidamente bajo cargas cambiantes es igualmente importante.

Con una velocidad nominal de 3000 rpm y un par nominal de aproximadamente 3,5 Nm, el ILM1003P01A0000 se adapta a aplicaciones de movimiento que requieren un movimiento rotacional controlado en lugar de una simple operación a velocidad constante. Su sistema de retroalimentación integrado permite que la arquitectura de control monitoree la posición del rotor y admita el control de movimiento de circuito cerrado.

La especificación de par de calado de aproximadamente 5,8 Nm es particularmente relevante al evaluar las condiciones de aceleración y carga temporal. Sin embargo, los ingenieros no deben tratar el par de pérdida como una clasificación de funcionamiento continuo. Los cálculos de carga real deben considerar la aceleración, el ciclo de trabajo, la inercia, la relación de la caja de cambios, la fricción, la orientación de la máquina, las condiciones ambientales y el sistema de transmisión completo.

¿Dónde se puede utilizar ILM1003P01A0000?

La arquitectura integrada hace que este tipo de servo sea particularmente atractivo para maquinaria automatizada donde los ejes múltiples, los diseños compactos y la construcción modular son importantes.

La idoneidad de la aplicación siempre debe establecerse a partir de los requisitos reales del eje. Un modelo que sea mecánicamente compatible puede seguir siendo inadecuado si la interfaz eléctrica, la arquitectura de comunicación, el perfil de carga o los requisitos de retroalimentación difieren.

¿Por qué es valioso un diseño de servo integrado?

La mayor ventaja de un servo integrado no es simplemente que se combinen dos componentes. El mayor beneficio es la posibilidad de cambiar el diseño físico de una máquina.

1. Arquitectura de máquina más flexible:Los servocomponentes distribuidos pueden ayudar a los fabricantes de máquinas a organizar los sistemas de movimiento alrededor de módulos de máquinas individuales.
2. Ahorros potenciales de espacio en el gabinete:Alejar la electrónica del variador del gabinete central puede liberar espacio para PLC, equipos de seguridad, distribución de energía y otros componentes.
3. Separación motor-accionamiento tradicional reducida:El motor y el variador se suministran como una unidad integrada, lo que simplifica ciertas configuraciones del equipo.
4. Adecuado para sistemas multieje:La arquitectura de movimiento distribuido puede resultar especialmente atractiva cuando una máquina contiene numerosos servoejes.
5. Ingeniería modular:Los fabricantes de máquinas pueden diseñar módulos de movimiento repetibles alrededor de servoconjuntos definidos.

Estas ventajas son más valiosas cuando la máquina se ha diseñado en torno al movimiento distribuido desde el principio. Actualizar un servo integrado en un sistema convencional sin verificar los requisitos de comunicaciones, distribución de energía, refrigeración, cableado y software puede crear problemas de puesta en marcha innecesarios.

¿Qué deben comprobar los ingenieros antes de la instalación?

La identificación correcta del número de pieza es el primer paso, pero no es el último. Antes de instalar ILM1003P01A0000, los ingenieros y los equipos de mantenimiento deben verificar los siguientes puntos.

• Número de pieza exacto:Confirme todos los caracteres de ILM1003P01A0000.
• Dimensiones mecánicas:Verifique la brida, el eje, los orificios de montaje, el acoplamiento y el espacio libre de instalación.
• Requisito de freno:Este modelo se especifica sin freno, por lo que los ejes verticales o cargados por gravedad requieren una atención especial.
• Configuración de comentarios:Confirme la disposición del codificador de una sola vuelta SinCos y la compatibilidad del control de la máquina.
• Sistema de comunicación:Verifique la red requerida y la arquitectura del controlador.
• Requisitos eléctricos:Verifique el voltaje, la corriente, la disposición de los cables y los requisitos de energía a nivel del sistema.
• Condiciones ambientales:Verifique la protección del gabinete, la temperatura, la humedad, el polvo, la vibración y el entorno de instalación.
• Cálculo de carga:Confirme el par continuo, el par máximo, la aceleración, la inercia y el ciclo de trabajo.
• Compatibilidad de software:Confirme que el software y la configuración de control de movimiento existentes sean compatibles con el dispositivo deseado.

¿Qué importa al adquirir o reemplazar este modelo?

Para los equipos de mantenimiento, uno de los mayores desafíos con los productos de automatización industrial establecidos es obtener el componente exacto cuando una máquina ha estado funcionando durante muchos años.

Las páginas regionales de Schneider Electric actualmente proporcionan información diferente sobre el ciclo de vida para esta referencia. Una página regional oficial indica que ILM1003P01A0000 se descontinuó en febrero de 2023 y no se incluyó ningún reemplazo directo, mientras que otra página regional informa el fin del servicio estándar en septiembre de 2025. Esto significa que los compradores no deben asumir que un listado en línea representa automáticamente la disponibilidad actual de fábrica.

Al comprar una unidad para mantenimiento o restauración de máquina, considere:

Un proveedor confiable de componentes industriales debe poder proporcionar una identificación clara del producto, información sobre el estado, documentación técnica cuando esté disponible y una comunicación transparente sobre el estado del stock.

¿Cómo pueden los usuarios mejorar la confiabilidad a largo plazo?

La confiabilidad del servo depende de mucho más que el motor en sí. La alineación mecánica, el enrutamiento de cables, las condiciones ambientales, la configuración del controlador y la gestión térmica influyen en la vida útil.

• Mantenga las superficies de montaje limpias y correctamente alineadas.
• Evite cargas radiales o axiales excesivas en el eje.
• Inspeccione los conectores y cables durante el mantenimiento programado.
• Evite vibraciones innecesarias y golpes mecánicos.
• Confirme que las temperaturas de funcionamiento se mantengan dentro de las especificaciones aplicables.
• Supervise ruidos inusuales, vibraciones, temperaturas o errores de posición.
• Mantenga registros precisos de los parámetros del servo y la configuración de la máquina.
• Mantenga los componentes de repuesto debidamente identificados y rastreables.

Cuando se reemplaza un servo, la puesta en servicio debe incluir algo más que simplemente alimentar la máquina. El reconocimiento de retroalimentación, los parámetros del motor, la dirección, los límites, la aceleración, la desaceleración, la carga mecánica y las funciones de seguridad deben verificarse de acuerdo con los procedimientos del fabricante de la máquina.

Preguntas frecuentes

Pensamientos finales

ElSchneider ILM1003P01A0000representa un enfoque de control de movimiento distribuido en el que el servomotor y las funciones de accionamiento están integrados en una unidad compacta del lado de la máquina. Su brida de 100 mm, su par nominal de aproximadamente 3,5 Nm, su par de parada de 5,8 Nm, su velocidad de 3000 rpm, su eje liso, su retroalimentación de una sola vuelta SinCos y su configuración sin frenos hacen que la coincidencia precisa de las especificaciones sea esencial al evaluar el componente para una máquina existente.

Para los fabricantes de máquinas, la arquitectura integrada puede ofrecer ventajas significativas en el diseño de equipos modulares y la organización del gabinete de control. Sin embargo, para los equipos de mantenimiento, la cuestión más importante puede ser obtener el componente original correcto y verificar su estado de ciclo de vida. La información regional oficial indica que el modelo ha sufrido cambios en su ciclo de vida, por lo que las decisiones de compra deben incluir el estado del producto, la documentación, la compatibilidad y la planificación de mantenimiento futuro.
