¿Qué es Schneider ILM0702P01A0000 y cómo admite el movimiento servo compacto?

¿Qué es Schneider ILM0702P01A0000?

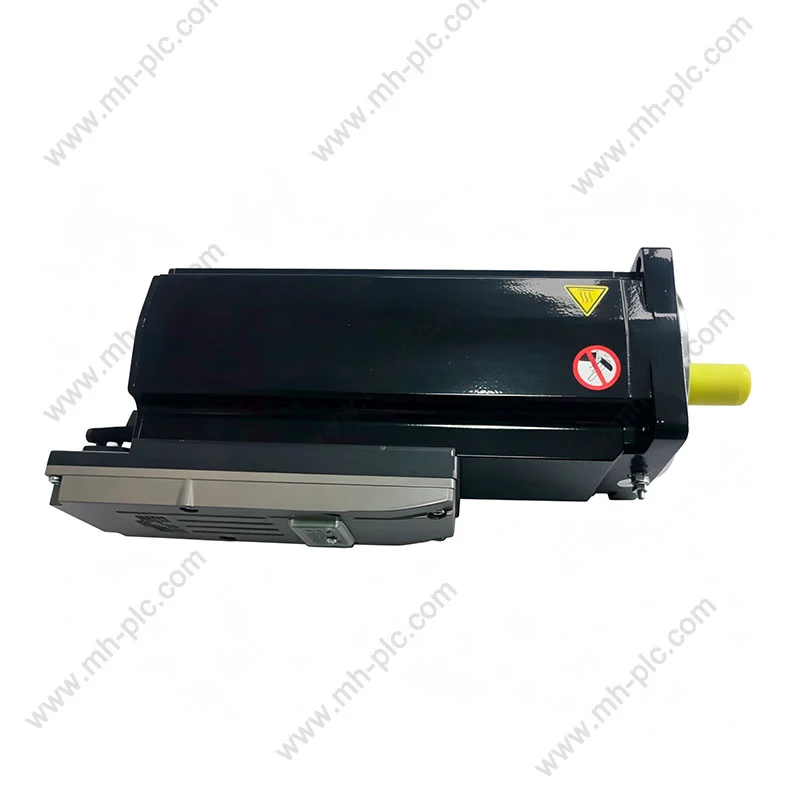

Schneider ILM0702P01A0000 es un servomotor integrado Lexium 62 ILM diseñado para arquitecturas de control de movimiento PacDrive 3. Schneider Electric lo enumera como un servomotor integrado con un par de parada continuo de 1,7 Nm, una potencia de salida nominal de 720 W y una velocidad nominal de 6000 rpm. La configuración especificada no incluye freno de parada.

A diferencia de una disposición convencional en la que el motor y la electrónica de accionamiento se pueden instalar por separado, un servomódulo integrado aporta importantes funciones de accionamiento a la unidad del lado del motor. Esta arquitectura puede ser particularmente útil en máquinas con múltiples ejes o secciones mecánicas modulares donde reducir el hardware del gabinete y simplificar las conexiones son objetivos de diseño importantes.

Schneider Electric describe la arquitectura ILM como compatible con tecnología plug-and-play, interconexión rápida a través de cables híbridos y reducción de cableado y espacio en gabinetes. La información del producto del fabricante indica que la arquitectura puede proporcionar hasta un 70 % menos de cableado, hasta un 90 % menos de espacio en el gabinete y hasta un 90 % menos de tiempo de cableado, según la aplicación y la configuración del sistema.

¿Cómo funciona la arquitectura servo integrada?

El concepto clave es la descentralización. En lugar de concentrar cada componente del variador en un gabinete eléctrico central, los servomódulos integrados acercan parte del hardware de control de movimiento al eje mecánico.

Este enfoque puede resultar valioso para máquinas que contienen muchos ejes controlados independientemente. Una máquina modular puede tener unidades mecánicas ubicadas en diferentes posiciones mientras el hardware de movimiento permanece cerca del motor correspondiente. El resultado puede ser una disposición de la máquina más limpia y menos conexiones individuales largas entre un gabinete central y cada eje.

El diseño es especialmente relevante cuando los fabricantes de máquinas necesitan equilibrar el movimiento de precisión con un espacio limitado en el gabinete. Sin embargo, no se debe seleccionar un motor integrado simplemente porque su tamaño físico o su potencia nominal parezcan adecuados. También se deben verificar la compatibilidad eléctrica, la arquitectura del controlador, los requisitos de retroalimentación, el diseño del cable, las condiciones térmicas, la carga mecánica y los requisitos de seguridad de la máquina.

¿Cuáles son las especificaciones principales?

Las siguientes especificaciones proporcionan un punto de partida práctico para evaluar el ILM0702P01A0000. La información del producto y la documentación técnica de Schneider Electric identifican los valores fundamentales que se muestran a continuación.

Los datos de distribuidores de terceros también enumeran un diámetro de eje de 11 mm, un tamaño de brida de 70 mm y una longitud total de 226 mm para este modelo. Sin embargo, para el diseño final de la máquina, los dibujos dimensionales y la documentación técnica actual del fabricante deben considerarse como referencia de control.

¿Cómo se deben entender el par y la velocidad?

Un error común en la selección de servos es mirar sólo la velocidad máxima. Un eje de movimiento exitoso requiere que el motor satisfaga el perfil completo de par-velocidad de la aplicación.

ILM0702P01A0000 tiene una velocidad nominal de 6000 rpm y un par de parada continua de 1,7 Nm. Su par máximo documentado es de 7,6 Nm. Estas cifras deben interpretarse dentro de las condiciones operativas del fabricante en lugar de tratarse como valores intercambiables.

• Par continuo:relevante para cargas que deben mantenerse durante períodos más largos.
• Par máximo:relevante para aceleración, desaceleración o picos de carga de corta duración.
• Velocidad nominal:ayuda a determinar si el motor puede cumplir con el ciclo requerido de la máquina.
• Inercia de carga:afecta el rendimiento de aceleración y el ajuste del servo.
• Relación de transmisión:cambia los requisitos de par y velocidad vistos por el motor.

Por lo tanto, los ingenieros deben calcular el par de carga real, el par de aceleración, la inercia reflejada, el ciclo de trabajo y la velocidad de funcionamiento requerida antes de confirmar el motor.

¿Por qué es importante la retroalimentación?

Los servosistemas dependen de la retroalimentación para determinar qué está haciendo realmente el motor. ILM0702P01A0000 utiliza retroalimentación SinCos Hiperface absoluta de una sola vuelta, y la documentación del fabricante especifica 128 períodos para la resolución de retroalimentación de velocidad.

En términos prácticos, la retroalimentación ayuda al sistema de control a monitorear la posición y la velocidad para que el movimiento ordenado pueda compararse con el comportamiento real del motor. Esto es esencial para aplicaciones que requieren posicionamiento repetible, ejes coordinados, aceleración controlada y perfiles de movimiento precisos.

Al reemplazar un servomotor existente, los ingenieros deben verificar el tipo de retroalimentación en lugar de asumir que otro motor con potencia y torque similar se comunicará correctamente con el sistema de control existente.

¿Cómo puede simplificar el cableado de la máquina?

Una de las ventajas centrales de la arquitectura ILM es su enfoque para el cableado de máquinas. Schneider Electric describe la interconexión rápida utilizando cables híbridos para niveles de señal y potencia y destaca las posibles reducciones en cableado, espacio en gabinetes y tiempo de cableado.

Esto puede resultar especialmente útil en máquinas con numerosos ejes. Las arquitecturas tradicionales pueden requerir múltiples conexiones de control, retroalimentación y alimentación de motor para viajar entre el gabinete y los motores individuales. Una arquitectura descentralizada puede cambiar esa disposición física y simplificar la modularización de la máquina.

¿Dónde se puede utilizar este servomotor?

El ILM0702P01A0000 está diseñado para arquitecturas de control de movimiento industrial en lugar de aplicaciones de motores de uso general. Su diseño integrado se puede considerar para ejes de máquinas donde se requiere posicionamiento controlado, movimiento coordinado y arquitectura de accionamiento descentralizada.

La idoneidad de la aplicación depende del diseño completo del sistema. El par, la velocidad, la retroalimentación, la clasificación ambiental, la interfaz mecánica, la compatibilidad del controlador y el ciclo de trabajo del motor deben evaluarse antes de su implementación.

¿Qué deben comprobar los ingenieros antes de la instalación?

La identificación correcta es especialmente importante al comprar o reemplazar componentes de automatización industrial. Antes de instalar ILM0702P01A0000, considere la siguiente lista de verificación:

1. Número de modelo:Confirme que el número de pieza completo sea ILM0702P01A0000.
2. Configuración de freno:Este modelo se especifica sin freno de parada.
3. Requisitos de energía:Verifique que la arquitectura eléctrica del sistema sea compatible con el rango de suministro nominal documentado de 250 a 700 V.
4. Compatibilidad del controlador:Confirme la compatibilidad con la arquitectura PacDrive 3 y el controlador de movimiento previstos.
5. Comentario:Verifique que el sistema de control admita la disposición de retroalimentación especificada.
6. Dimensiones mecánicas:Verifique la brida, el diámetro del eje, la longitud del eje, la orientación de montaje y el espacio libre disponible.
7. Características de carga:Calcule el par, la inercia, la aceleración, la velocidad y el ciclo de trabajo.
8. Cableado:Utilice el cable y la disposición de conexión correctos y aprobados para el sistema.
9. Ambiente:Confirme la temperatura, el polvo, la humedad, la vibración y las condiciones de instalación con la documentación aplicable.

¿Qué cuestiones de mantenimiento deben considerarse?

Los servomotores son componentes de precisión, por lo que el mantenimiento debe centrarse en las condiciones de funcionamiento además del motor en sí. El calor excesivo, la contaminación, la desalineación mecánica, los daños en los cables, las vibraciones inusuales o las cargas anormales pueden afectar el rendimiento del sistema.

• Inspeccionar las condiciones de montaje mecánico y acoplamiento del eje.
• Compruebe los cables y conectores en busca de desgaste o daños visibles.
• Vigilar los aumentos anormales de temperatura.
• Investigue vibraciones o ruidos inesperados.
• Revisar errores recurrentes de posición o movimiento.
• Mantenga el motor y el área de instalación circundante dentro de las condiciones ambientales especificadas.
• Utilice la documentación del fabricante al diagnosticar fallas de retroalimentación, comunicación o relacionadas con el variador.

Actualmente, Schneider Electric proporciona documentación de productos, descargas de software, recursos para selección de productos e información sobre reemplazo/sustitución desde su página de producto.

¿Qué deben verificar los compradores antes de comprar?

Las compras de automatización industrial requieren más que coincidir con el nombre de un producto. El comprador debe establecer si el componente ofrecido coincide exactamente con la configuración requerida de la máquina.

La información actual del distribuidor ilustra por qué se deben verificar el stock y el precio en el momento de la compra. Por ejemplo, la disponibilidad y los precios listados varían según el distribuidor y la región, mientras que las propias páginas regionales de Schneider Electric pueden mostrar precios indicativos e información de compras específica de ese mercado.

Arquitectura servo integrada frente a unidades de gabinete convencionales

Ninguna arquitectura debe ser tratada como universalmente adecuada. La elección correcta depende de la topología de la máquina, el número de ejes, las limitaciones del gabinete, las condiciones ambientales, los requisitos de servicio, la arquitectura de control y el diseño total de la instalación.

Preguntas frecuentes

Consideraciones finales

Schneider ILM0702P01A0000 es un servomotor integrado especializado de la familia Lexium 62 ILM. Su potencia nominal de 720 W, su par de parada continuo de 1,7 Nm, su velocidad nominal de 6000 rpm, su retroalimentación absoluta SinCos Hiperface de una sola vuelta y su configuración sin frenos lo convierten en un componente claramente definido en lugar de un servomotor genérico.

Su arquitectura integrada es particularmente relevante para los fabricantes de máquinas que trabajan con equipos de automatización modulares, multiejes o con limitaciones de espacio. La posible reducción del espacio del gabinete y del cableado puede simplificar la arquitectura de la máquina, mientras que el diseño montado en el campo puede admitir diseños de equipos más distribuidos. Schneider Electric destaca específicamente las reducciones en cableado, espacio en gabinetes y tiempo de cableado como características del enfoque ILM.

Para proyectos de compra y reemplazo, el paso más importante es verificar la configuración completa en lugar de hacer coincidir el modelo solo por apariencia o potencia. Antes de la instalación se debe revisar la compatibilidad eléctrica, la arquitectura del controlador, la retroalimentación, las dimensiones mecánicas, los requisitos de freno, las condiciones ambientales, la configuración de los cables y la carga de la máquina.
